Podłączenie silnika trójfazowego do 230V może wydawać się skomplikowane, ale z odpowiednią wiedzą i przygotowaniem można to zrobić bez zbędnych problemów. Kluczowym elementem w tym procesie jest kondensator, który zastępuje pole wirujące generowane przez trzy fazy. Dzięki niemu silnik może pracować prawidłowo, nawet gdy korzysta z jednofazowego zasilania.
Aby skutecznie podłączyć silnik trójfazowy, należy znać kilka istotnych kroków oraz wymagań dotyczących komponentów. W tym artykule przedstawimy, jak prawidłowo przygotować się do podłączenia, jakie elementy są niezbędne oraz jakie środki ostrożności należy zachować, aby uniknąć typowych błędów.
Kluczowe informacje:- Do podłączenia silnika trójfazowego na 230V potrzebny jest kondensator.
- Fazy L należy podłączyć do zacisku U1, a neutralny N do zacisku V1.
- Kondensator powinien być podłączony między zaciski W1 i V1.
- Ważne jest, aby przed przystąpieniem do podłączenia sprawdzić wszystkie komponenty.
- Bezpieczeństwo podczas podłączania silnika jest kluczowe, dlatego należy stosować odpowiednie środki ostrożności.
- Typowe problemy przy podłączaniu silnika można zdiagnozować i naprawić, znając ich przyczyny.
Jak przygotować się do podłączenia silnika 3 fazowego na 230V
Aby prawidłowo podłączyć silnik trójfazowy do 230V, kluczowe jest odpowiednie przygotowanie. Zrozumienie, jakie komponenty będą potrzebne, oraz ich właściwe przygotowanie, to fundament udanej instalacji. Niezbędne elementy, takie jak kondensatory, przewody i złączki, muszą być starannie dobrane, aby zapewnić prawidłowe działanie silnika.
Warto stworzyć listę kontrolną wszystkich potrzebnych elementów przed przystąpieniem do instalacji. Dzięki temu unikniesz nieprzyjemnych niespodzianek w trakcie podłączania. Przygotowanie to klucz do sukcesu, dlatego warto poświęcić czas na dokładne sprawdzenie wszystkich komponentów, które będą używane.
Wybór odpowiednich komponentów do podłączenia silnika 3 fazowego
Wybór odpowiednich komponentów jest kluczowy dla prawidłowego podłączenia silnika trójfazowego. Należy zwrócić uwagę na jakość przewodów, które powinny być dostosowane do obciążenia, jakie będzie miało miejsce podczas pracy silnika. Warto również zainwestować w dobrej jakości złączki, które zapewnią pewne połączenia elektryczne.
| Typ złączki | Specyfikacja |
| Wtyk IEC 60320 | Prąd 16A, napięcie 250V |
| Wtyk NEMA L6-30 | Prąd 30A, napięcie 250V |
| Wtyk Schuko | Prąd 16A, napięcie 230V |
Jakie kondensatory są potrzebne do silnika 3 fazowego?
Aby podłączyć silnik trójfazowy do jednofazowego 230V, niezbędne jest zastosowanie odpowiednich kondensatorów. Kondensatory te pełnią kluczową rolę, ponieważ tworzą pole wirujące, które jest niezbędne do prawidłowego działania silnika. W zależności od zastosowania, mogą być używane różne typy kondensatorów, takie jak kondensatory rozruchowe i kondensatory pracy.
Kondensatory rozruchowe mają za zadanie dostarczyć dodatkowy moment obrotowy podczas uruchamiania silnika, a po osiągnięciu odpowiednich obrotów są odłączane. Z kolei kondensatory pracy są niezbędne do ciągłego działania silnika i powinny być dobrane do jego mocy oraz parametrów. Wybór odpowiedniego kondensatora jest kluczowy dla efektywności i żywotności silnika.
- Kondensatory rozruchowe – zazwyczaj mają pojemność od 30 do 100 µF.
- Kondensatory pracy – ich pojemność waha się od 5 do 50 µF, w zależności od wymagań silnika.
- Wybór kondensatora powinien uwzględniać napięcie robocze, które powinno być co najmniej 1,5 razy wyższe niż napięcie zasilania.
| Marka kondensatora | Specyfikacja |
| WIMA FKP2 | Kondensator pracy, 10 µF, 400V AC |
| Schneider Electric | Kondensator rozruchowy, 50 µF, 450V AC |
| Capacitor Co. | Kondensator pracy, 20 µF, 250V AC |

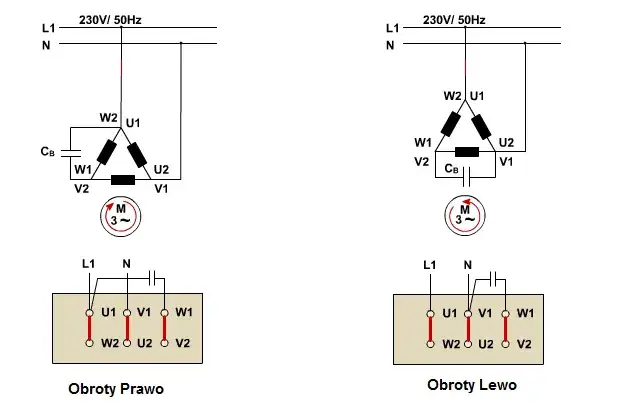

Krok po kroku: Podłączenie silnika 3 fazowego na 230V
Aby prawidłowo podłączyć silnik trójfazowy na 230V, należy przejść przez kilka kluczowych etapów. Pierwszym krokiem jest przygotowanie wszystkich niezbędnych komponentów, takich jak przewody, złączki oraz kondensator. Upewnij się, że masz wszystkie elementy pod ręką, aby uniknąć przestojów w trakcie pracy.

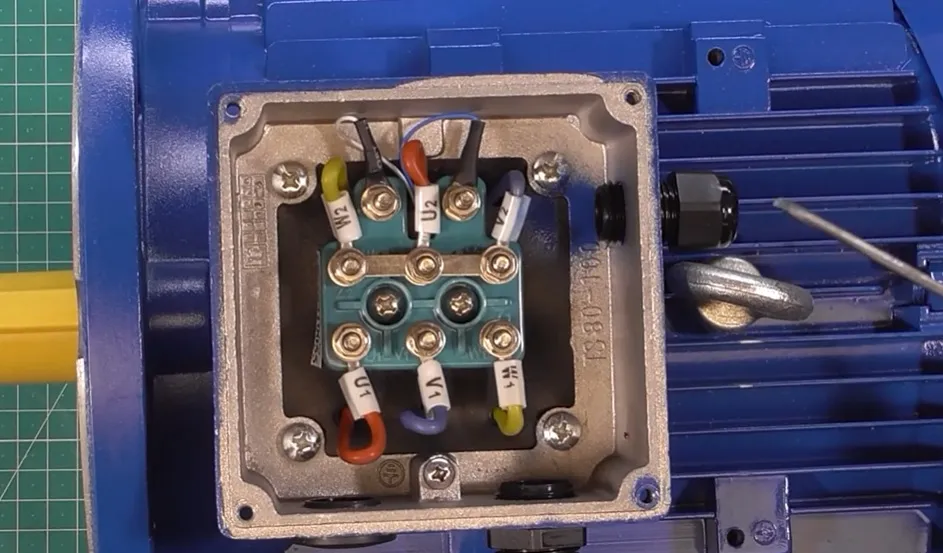

Następnie, podłącz fazy L do zacisku U1 silnika. W tym przypadku faza L to jedna z faz zasilających, która dostarcza energię do silnika. Warto również pamiętać, aby neutralny przewód N podłączyć do zacisku V1, co jest niezbędne do prawidłowego działania silnika w trybie jednofazowym.
Ostatnim krokiem jest podłączenie kondensatora. Kondensator powinien być umieszczony między zaciskami W1 i V1. To kluczowy element, który zastępuje pole wirujące, jakie generuje silnik trójfazowy. Dzięki temu silnik może działać prawidłowo, mimo że zasilany jest jednofazowo.
Jakie są różnice w podłączeniu silnika na 230V?
Podłączenie silnika trójfazowego do 230V różni się od tradycyjnego podłączenia do trzech faz. Główną różnicą jest potrzeba zastosowania kondensatora, który jest niezbędny do stworzenia pola wirującego. W przypadku zasilania trójfazowego silnik otrzymuje równomierne napięcie z trzech faz, co zapewnia płynne działanie.
Inną istotną różnicą jest sposób podłączenia przewodów. W przypadku podłączenia do 230V, konieczne jest zrozumienie, które przewody są fazowe, a które neutralne. To zrozumienie jest kluczowe dla uniknięcia uszkodzenia silnika oraz zapewnienia jego prawidłowej pracy.
Bezpieczeństwo podczas podłączania silnika 3 fazowego
Podczas podłączania silnika trójfazowego na 230V niezwykle ważne jest przestrzeganie odpowiednich środków bezpieczeństwa. Praca z urządzeniami elektrycznymi wiąże się z ryzykiem porażenia prądem, dlatego przed przystąpieniem do jakichkolwiek działań należy upewnić się, że zasilanie jest odłączone. Należy również nosić odpowiednią odzież ochronną, taką jak rękawice i okulary, aby zminimalizować ryzyko kontuzji.
Kolejnym kluczowym aspektem jest dokładne zapoznanie się z instrukcją obsługi silnika oraz schematem podłączenia. Wiele problemów można uniknąć, jeśli przed rozpoczęciem pracy dokładnie przestudiujesz wszystkie zalecenia producenta. Zwróć szczególną uwagę na oznaczenia przewodów i złączek, aby uniknąć pomyłek przy podłączaniu.
Jakie środki ostrożności należy zachować przy podłączeniu?
Przestrzeganie środków ostrożności jest kluczowe dla zapewnienia bezpieczeństwa podczas podłączania silnika trójfazowego. Przede wszystkim, zawsze upewnij się, że pracujesz w suchym miejscu, aby zminimalizować ryzyko zwarcia. Dodatkowo, korzystaj z narzędzi izolowanych, które pomogą w ochronie przed przypadkowym kontaktem z przewodami pod napięciem.
Nie zapominaj także o regularnym sprawdzaniu stanu technicznego komponentów, takich jak przewody i złączki. Uszkodzone elementy mogą prowadzić do poważnych awarii, a nawet pożarów. W przypadku zauważenia jakichkolwiek nieprawidłowości, niezwłocznie wymień uszkodzone części na nowe, aby zapewnić bezpieczeństwo podczas pracy.
Jak unikać najczęstszych błędów podczas podłączania silnika?
Podczas podłączania silnika trójfazowego na 230V istnieje wiele pułapek, które mogą prowadzić do problemów z działaniem urządzenia. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów. Często zdarza się, że użytkownicy mylą fazy z neutralnym przewodem, co może prowadzić do uszkodzenia silnika lub jego nieprawidłowego działania. Zawsze należy upewnić się, że fazy są poprawnie podłączone do odpowiednich zacisków.
Innym powszechnym błędem jest zbyt mała pojemność kondensatora. Użycie kondensatora o niewłaściwej wartości może skutkować brakiem wystarczającego momentu obrotowego przy rozruchu, co może prowadzić do przegrzania silnika. Dlatego ważne jest, aby przed podłączeniem silnika dokładnie sprawdzić specyfikacje kondensatora i upewnić się, że jest on odpowiedni do konkretnego modelu silnika.
Jakie są najczęstsze pułapki podczas podłączania silnika?
Wiele osób nie zdaje sobie sprawy, że niewłaściwe ustawienia biegu silnika mogą prowadzić do jego uszkodzenia. Zawsze należy zwracać uwagę na kierunek obrotów silnika, aby zapewnić jego prawidłowe działanie. Przed podłączeniem warto również sprawdzić, czy wszystkie złącza są dobrze zabezpieczone, aby uniknąć zwarć.
Oprócz tego, nieprzestrzeganie zasad bezpieczeństwa, takich jak nieodłączanie zasilania przed rozpoczęciem pracy, może prowadzić do poważnych wypadków. Dlatego tak ważne jest, aby zawsze stosować się do zaleceń producenta oraz ogólnych zasad bezpieczeństwa podczas pracy z urządzeniami elektrycznymi.
Czytaj więcej: Kim był Ferrari? Poznaj fascynującą historię Enzo i Amadeusza
Jak optymalizować wydajność silnika trójfazowego na 230V
Aby maksymalnie wykorzystać wydajność silnika trójfazowego na 230V, warto rozważyć zastosowanie zaawansowanych technik zarządzania energią. Jednym z takich rozwiązań jest wykorzystanie falowników, które nie tylko umożliwiają regulację prędkości obrotowej silnika, ale także poprawiają efektywność energetyczną. Dzięki falownikom można dostosować moc silnika do aktualnych potrzeb, co prowadzi do znacznych oszczędności energii i zmniejszenia kosztów eksploatacji.
Inwestycja w systemy monitorowania pracy silnika również przynosi wymierne korzyści. Dzięki zastosowaniu czujników, które śledzą parametry pracy, takie jak temperatura, wibracje czy obciążenie, można szybko identyfikować potencjalne problemy i unikać awarii. Wprowadzenie takich rozwiązań nie tylko zwiększa żywotność silnika, ale także pozwala na optymalizację procesów produkcyjnych, co jest kluczowe w dzisiejszym przemyśle.
