W garażu, warsztacie albo przy projekcie tuningowym najwięcej problemów nie robi sam montaż, tylko poprawne zasilenie napędu, ustawienie kierunku obrotów i zabezpieczenie całego układu. W praktyce odpowiedź na to, jak podłączyć silnik, zależy od jego typu, napięcia z tabliczki i liczby wyprowadzeń, a zgadywanie tutaj zwykle kończy się błędem, nie oszczędnością. Poniżej rozkładam temat na prosty, bezpieczny schemat działania.
Najważniejsze decyzje przed podłączeniem silnika
- Najpierw sprawdź typ napędu: jednofazowy, trójfazowy albo DC, bo każdy podłącza się inaczej.
- Tabliczka znamionowa jest ważniejsza niż kolor przewodów i domysły z forum.
- Przewód ochronny PE podłączasz zawsze do obudowy, bez wyjątków.
- W silniku trójfazowym kierunek obrotów zmieniasz przez zamianę dwóch faz.
- Układ gwiazda/trójkąt musi wynikać z danych producenta, a nie z intuicji.
- Pierwszy test rób bez obciążenia i pod kontrolą poboru prądu.
Zacznij od typu silnika, bo od tego zależy cały schemat
Z mojego doświadczenia wynika jedna rzecz: zanim cokolwiek połączysz, musisz wiedzieć, z jakim napędem masz do czynienia. W warsztacie najczęściej spotyka się silniki jednofazowe 230 V, trójfazowe 400 V oraz napędy prądu stałego zasilane przez sterownik albo kontroler. Każdy z nich ma inną logikę podłączenia, inne zabezpieczenia i inne ryzyko błędu.
| Typ silnika | Typowe zasilanie | Na co patrzeć przed podłączeniem | Najczęstsza zasada pracy |
|---|---|---|---|
| Jednofazowy | 230 V | Kondensator, schemat producenta, liczba przewodów | L, N, PE oraz połączenie uzwojeń zgodnie z diagramem |
| Trójfazowy | 400 V | Tabliczka Y/Δ, zaciski U1/V1/W1 i U2/V2/W2 | L1, L2, L3, PE, a kierunek przez zamianę dwóch faz |
| Prądu stałego | 12 V, 24 V lub więcej przez sterownik | Polaryzacja, obciążalność prądowa, elektronika sterująca | Plus i minus podłączasz według układu sterowania |
Jeśli w grę wchodzi napęd nietypowy, na przykład serwo, krokowiec albo silnik z falownikiem, zasada jest jeszcze prostsza: nie improwizuję. W takich układach dokumentacja producenta jest ważniejsza niż jakikolwiek uniwersalny schemat. To prowadzi wprost do drugiej rzeczy, którą trzeba odczytać przed podaniem napięcia: oznaczeń na obudowie i w puszce zaciskowej.

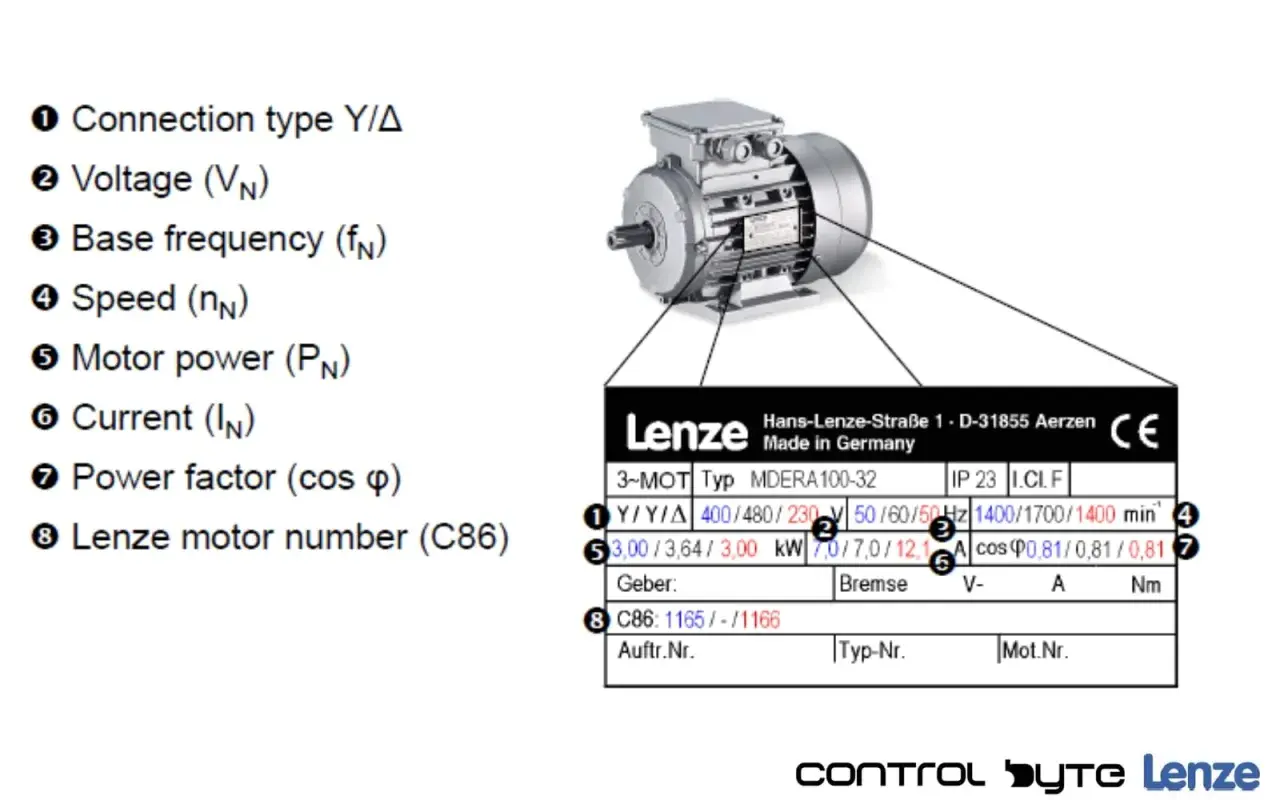

Tabliczka znamionowa mówi więcej niż kolor przewodów
Tabliczka znamionowa to nie ozdoba. To skrótowa instrukcja, z której od razu widać, czy silnik ma pracować w gwieździe, trójkącie, z kondensatorem czy bezpośrednio z sieci. Ja zawsze zaczynam od niej, bo kolory przewodów potrafią się różnić między producentami, rocznikami i wcześniejszymi naprawami.
- U1, V1, W1 i U2, V2, W2 oznaczają końce uzwojeń w silniku trójfazowym.
- PE to przewód ochronny, który podłącza się do metalowej obudowy silnika.
- L1, L2, L3 to fazy zasilania w układzie trójfazowym.
- L i N odnoszą się do zasilania jednofazowego.
- Oznaczenia kondensatora zwykle wskazują, czy jest to kondensator pracy, czy rozruchowy.
W praktyce najważniejsza zasada brzmi tak: jeśli na pokrywie skrzynki zaciskowej jest schemat, traktuję go jako nadrzędny. Nie opieram się na tym, że „tak było w poprzednim silniku” albo „ktoś powiedział, że brązowy to zawsze faza”. W realnym układzie liczy się konkretny model, a nie skrót z pamięci. Z tym wiesz już, co oznaczają zaciski, więc można przejść do samego podłączenia napędu jednofazowego.
Podłączenie silnika jednofazowego krok po kroku
Silnik jednofazowy wymaga największej ostrożności przy pierwszym podłączeniu, bo zwykle ma uzwojenie główne, pomocnicze i kondensator. Bez tego kondensatora napęd często tylko buczy albo w ogóle nie rusza. Tu naprawdę nie ma miejsca na domysły, zwłaszcza jeśli po drodze ktoś już coś przepinał.
- Odłącz zasilanie i upewnij się, że układ jest całkowicie beznapięciowy.
- Sprawdź schemat na obudowie albo w dokumentacji producenta.
- Podłącz przewód ochronny PE do obudowy silnika.
- Połącz przewody zasilające zgodnie ze schematem, zwykle do zacisków pracy i zasilania.
- Włącz kondensator dokładnie tam, gdzie przewidział to producent, bez „universalnych” skrótów.
- Zrób krótki test bez obciążenia i sprawdź kierunek obrotów.
Jeśli kierunek jest odwrotny do oczekiwanego, nie odwracam przypadkowo wszystkiego naraz. Najpierw sprawdzam, czy dany model przewiduje zmianę kierunku przez przełożenie uzwojenia pomocniczego lub odpowiedni układ zacisków. W silnikach jednofazowych właśnie tutaj pojawia się najwięcej pomyłek, bo ktoś widzi cztery przewody i próbuje „dopasować” je na wyczucie. To zwykle zły pomysł.
Warto też pamiętać o jednej rzeczy: kondensator rozruchowy i kondensator pracy to nie to samo. Pierwszy pracuje chwilowo, drugi jest przewidziany do dłuższej pracy w układzie. Zamiana tych elementów albo użycie przypadkowej pojemności potrafi spowodować buczenie, słaby start i przegrzewanie się uzwojeń. Od prostych napędów jednofazowych naturalnie przechodzimy do trójfazowych, bo tam logika jest bardziej przejrzysta, ale też łatwo coś pomylić przy rozruchu.
Podłączenie silnika trójfazowego i zmiana kierunku obrotów
Silnik trójfazowy jest z punktu widzenia podłączenia prostszy, bo nie wymaga kondensatora do startu. Trzeba jednak pilnować dwóch rzeczy: właściwego napięcia i poprawnego układu zacisków. W praktyce najczęściej spotkasz silnik z sześcioma wyprowadzeniami, co daje elastyczność, ale tylko wtedy, gdy wiesz, jak ustawić mostki.
| Sytuacja | Co robię | Czego nie robię |
|---|---|---|
| Rozruch bezpośredni | Podłączam L1, L2, L3 i PE zgodnie ze schematem producenta | Nie zgaduję mostków „na oko” |
| Zmiana kierunku | Zamieniam miejscami dowolne dwie fazy | Nie ruszam przewodu ochronnego PE |
| Praca z falownikiem | Sprawdzam dopuszczenie silnika do takiej pracy i parametry sterowania | Nie zakładam, że każdy silnik nadaje się do falownika |
Jeśli napęd ma ruszać lekko, bez dużego szarpnięcia, w grę wchodzi również soft start albo łagodniejszy sposób rozruchu. Przy małych silnikach często wystarcza zwykły start bezpośredni, ale przy większych napędach warto już patrzeć nie tylko na wygodę, lecz także na prąd rozruchowy i obciążenie instalacji. To prowadzi do tematu gwiazdy i trójkąta, bo tam najłatwiej popełnić błąd wynikający z pośpiechu.
Gwiazda czy trójkąt nie jest detalem
Układ gwiazda/trójkąt decyduje o tym, jak silnik zachowa się przy starcie i przy pracy ustalonej. W praktyce najważniejsze jest to, żeby nie traktować tych połączeń jako uniwersalnych zamienników. Jeśli tabliczka znamionowa przewiduje konkretny układ dla danego napięcia, to właśnie ten układ stosuję.
| Oznaczenie na tabliczce | Co to zwykle oznacza | Jak czytam to w praktyce |
|---|---|---|
| 230/400 V | Inne połączenie dla niższego i wyższego napięcia | Przy sieci 400 V silnik pracuje zwykle w gwieździe, a przy 230 V w trójkącie |
| 400/690 V | Napęd przystosowany do wyższego napięcia sieciowego | Przy 400 V stosuje się zwykle gwiazdę, przy 690 V trójkąt |
| Jedno napięcie robocze | Brak swobody w ustawianiu połączenia | Podłączam wyłącznie według schematu producenta |
W większych napędach rozruch gwiazda-trójkąt stosuje się po to, by ograniczyć udar prądowy przy starcie. To działa, ale ma kompromis: mniejszy moment rozruchowy. Dlatego taki układ sprawdza się tam, gdzie silnik startuje z dość lekkim obciążeniem, a nie tam, gdzie od pierwszej sekundy musi „pociągnąć” ciężki mechanizm. Jeżeli ktoś próbuje ratować źle dobrany napęd samym przestawieniem mostków, zwykle tylko odwleka problem. Kolejny krok to uniknięcie typowych błędów, które najczęściej niszczą uzwojenia.
Najczęstsze błędy, które kończą się grzaniem albo spaleniem uzwojeń
Przy podłączaniu silników błędy zwykle powtarzają się jak wzór. Najgorsze jest to, że część z nich nie daje od razu spektakularnego efektu, tylko rozwija problem po cichu: napęd buczy, bierze za duży prąd, przegrzewa się i w końcu przestaje pracować. Ja zawsze zwracam uwagę na te punkty:
- pominięcie przewodu PE,
- podłączenie silnika bez sprawdzenia tabliczki znamionowej,
- zły kondensator albo kondensator wpięty niezgodnie ze schematem,
- zamiana mostków w układzie gwiazda/trójkąt bez potwierdzenia napięcia roboczego,
- uruchamianie napędu pod obciążeniem przy pierwszym teście,
- brak zabezpieczenia termicznego lub nadprądowego,
- użycie przewodów o zbyt małym przekroju albo słabych zacisków.
Objawy są zwykle bardzo podobne: silnik ma problem z rozruchem, wydaje niski, głuchy dźwięk, szybko się nagrzewa albo wybija zabezpieczenie. Jeśli taki zestaw objawów pojawia się po podłączeniu, nie próbuję „przepalić” problemu kolejnym startem. Najpierw wracam do schematu, mostków i pomiarów. To lepsze niż szybka awaria uzwojenia, której naprawa bywa nieopłacalna. Gdy wszystko wygląda poprawnie, dopiero wtedy robię pierwszy test.
Jak bezpiecznie zrobić pierwszy test
Pierwsze uruchomienie traktuję jak kontrolę jakości, a nie pełną pracę. Najpierw uruchamiam silnik bez obciążenia, najlepiej na krótko, tylko po to, by sprawdzić kierunek obrotów, dźwięk i reakcję na start. Potem obserwuję, czy pobór prądu mieści się w rozsądnym zakresie względem tabliczki znamionowej i czy obudowa nie nagrzewa się nienaturalnie szybko.
- Sprawdź ciągłość połączenia PE.
- Upewnij się, że wszystkie zaciski są dokręcone.
- Wykonaj krótki test bez obciążenia.
- Posłuchaj, czy silnik nie buczy, nie szarpie i nie wibruje.
- Jeśli masz miernik cęgowy, porównaj pobór prądu z danymi z tabliczki.
Jeżeli napęd po kilku minutach pracy robi się wyraźnie gorący albo zabezpieczenie reaguje zbyt wcześnie, nie uznaję tego za „normalne docieranie”. To sygnał, że coś jest źle z połączeniem, obciążeniem albo samym doborem silnika. W takim momencie lepiej zatrzymać test i wrócić do schematu niż ryzykować trwałe uszkodzenie. Na koniec zostaje już tylko praktyczna checklista tego, co warto mieć pod ręką, zanim w ogóle podasz napięcie.
Co warto mieć pod ręką przed pierwszym uruchomieniem
Najlepiej działa prosta, warsztatowa dyscyplina. Zanim podłączysz napęd, przygotuj nie tylko przewody, ale też dokumentację i podstawowe narzędzia pomiarowe. To skraca pracę bardziej niż jakikolwiek improwizowany skrót.
- schemat z pokrywy skrzynki zaciskowej albo z dokumentacji,
- multimetr do sprawdzenia ciągłości i podstawowych połączeń,
- miernik cęgowy, jeśli chcesz kontrolować pobór prądu,
- śrubokręt izolowany i odpowiednie końcówki przewodów,
- pewne mocowanie przewodów, żeby nic nie poluzowało się przy drganiach,
- zabezpieczenie nadprądowe albo termiczne dopasowane do napędu.
Jeżeli miałbym zostawić jedną zasadę, byłaby prosta: nie podłączaj silnika „na logikę”, tylko według tabliczki, schematu i zabezpieczeń. To szczególnie ważne przy napędach 230/400 V, silnikach trójfazowych i układach z kondensatorem, bo właśnie tam drobny błąd zamienia się w kosztowną awarię. Jeśli masz wątpliwości, najpierw weryfikuj połączenia, a dopiero potem podawaj napięcie.
